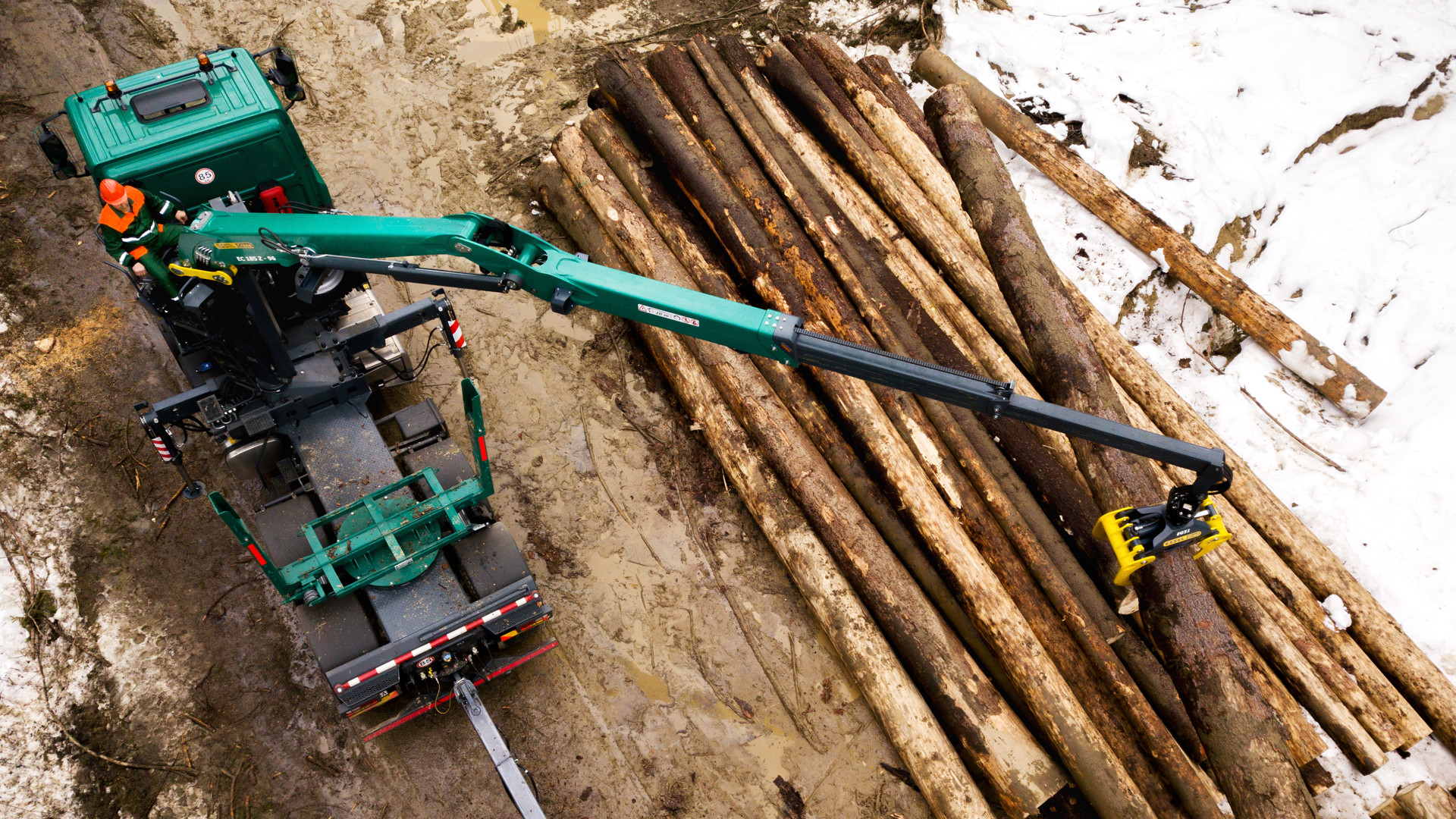

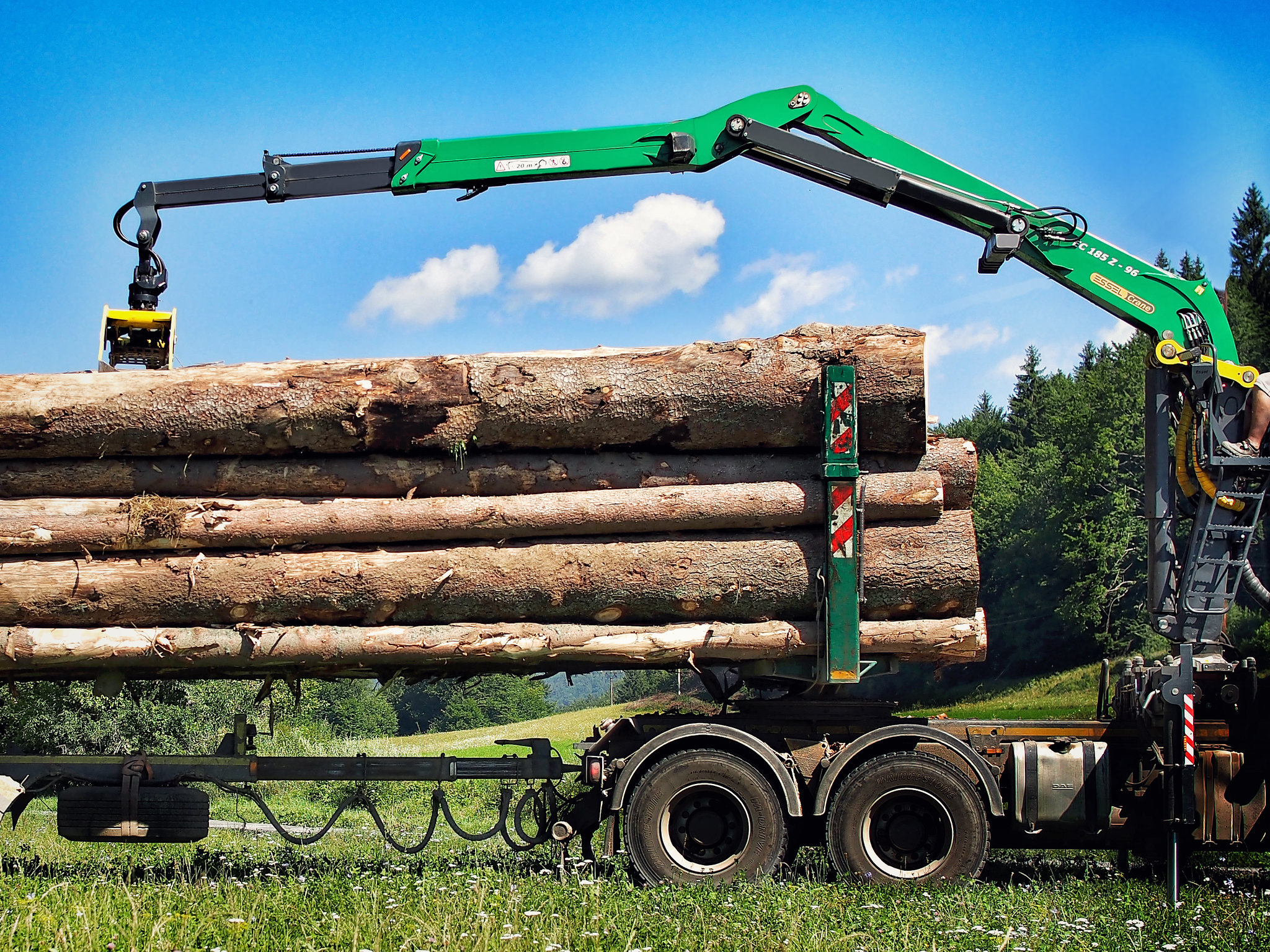

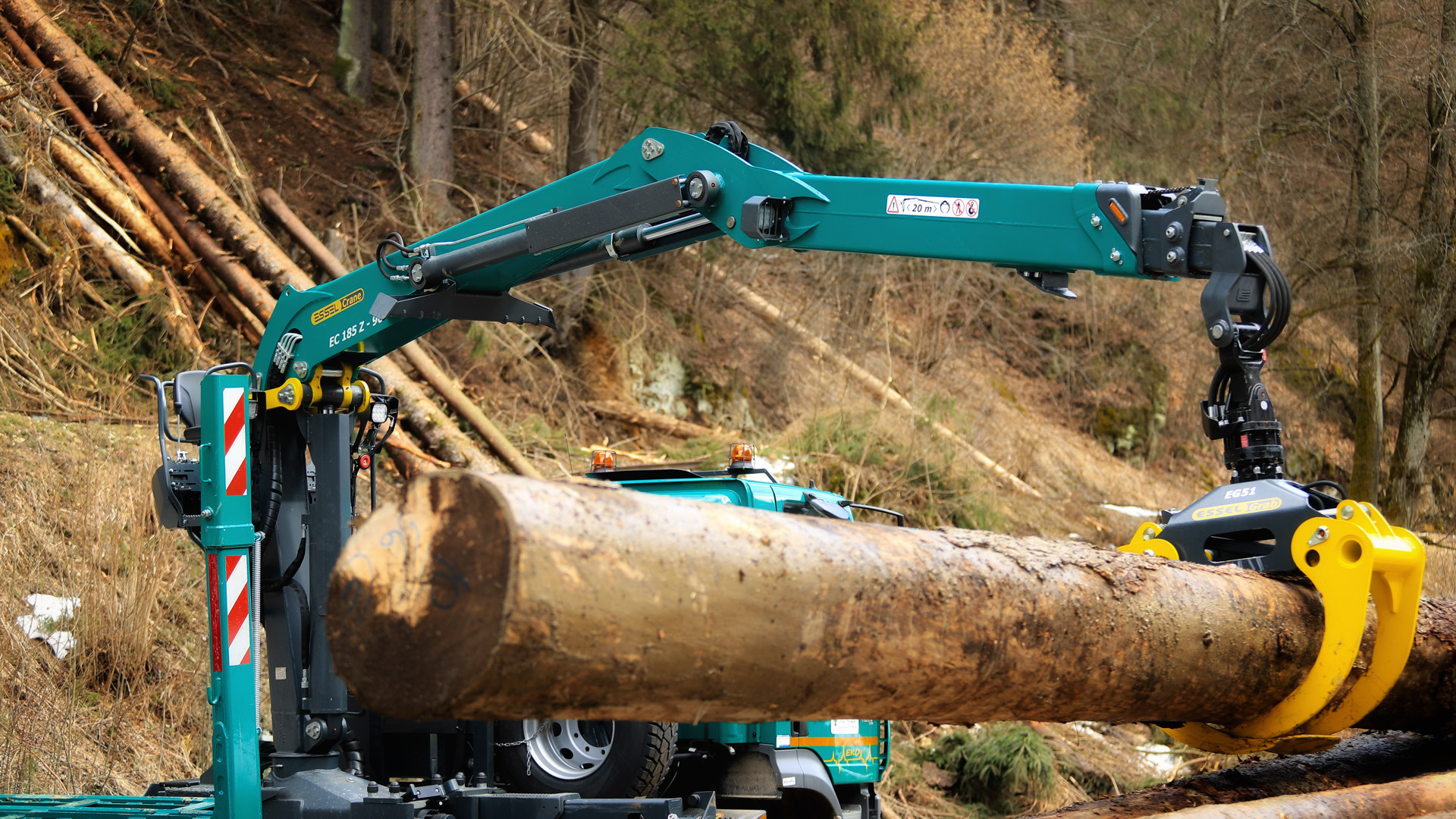

Лісовоз (гідроманіпулятор) ESSEL на шасі DAEWOO Novus
Лісовоз (гідроманіпулятор) ESSEL на шасі DAEWOO Novus
-
ХАРАКТЕРИСТИКИ
-
-
КОРОТКИЙ ОПИС
Лісовоз (гідроманіпулятор) ESSEL призначений для проведення вантажно-розвантажувальних робіт на лісових ділянках чи складах деревини; навантаження та транспортування деревини та інших лісоматеріалів; застосування в технологічних ланцюжках сортування та переробки деревини, при перевантаженні лісу на складах та залізничних станціях.
ESSEL Crane EC80S-93 (Словаччина)
Нова модель гідроманіпулятора для лісу увібрала весь світовий піввіковий досвід розробки маніпуляторів для лісоматеріалів, передові технічні рішення і кращі світові розробки в цій галузі. Надійні вузли та агрегати відомих світових брендів у поєднанні із сучасними конструкційними високоміцними сталями роблять цей кран-маніпулятор (КМУ) одним із найкращих зразків у сегменті лісових гідроманіпуляторів, що встановлюються на автомобільні шасі.
Області застосування лісових гідроманіпуляторів:
Вантажно-розвантажувальні роботи на лісових ділянках чи складах деревини; навантаження та транспортування деревини та інших лісоматеріалів у складі лісовозної техніки, оснащеної гідроманіпуляторами; застосування в технологічних ланцюжках сортування та переробки деревини, при перевантаженні лісу на складах та залізничних станціях.
-
Переваги гідроманіпулятора для лісу ESSEL
- Висока міцність конструкції.
- Якість.
- Синхронність роботи.
- Універсальність
- Потужність
- Ергономічність
- Поліпшена освітленість робочої зони
- Безпека
- Комфорт
|
Модель гідроманіпулятора |
ESSEL Crane EC 80S-93 |
|
Вантажний момент |
74 kНм |
|
Максимальний виліт стріли |
9,3 м. |
|
Вантажопідйомність на мінімальному вильоті |
2 300 кг. |
|
Вантажопідйомність на максимальному вильоті |
750 кг. |
|
Привід |
гідростатичний |
|
Момент повороту |
19 кНм. |
|
Кут повороту колони |
400 град. |
|
Кут повороту ротора |
нескінченно |
|
Управління |
важелі гідравлічного розподільника |
|
Робочий тиск |
23 МПа |
|
Рекомендована витрата насоса |
80 л. |
|
Вага маніпулятора |
2 390 кг. |
|
Базове шасі |
DAEWOO NOVUS CL6CF |
|
Модель грейфера |
EG-36 |
|
Площа захвату, що перекривається щелепами м² |
0,36 |
|
Максимальне навантаження - сила Е, кг. |
4 000 |
|
Максимальна сила стиснення – Ez, кН. |
15 |
|
Вага грейфера, кг. |
150 |
|
Розміри захвата грейфера у транспортному положенні |
|
|
а - максимальна ширина, мм. |
470 |
|
Ь - максимальная довжина, мм. |
977 |
|
с - максимальна висота, мм. |
635 |
|
Розміри щелеп захоплення грейфера |
|
|
d - ширина внутрішньої щелепи грейфера, мм. |
394 |
|
ширина зовнішньої щелепи грейфера, мм. |
442 |
|
Додаткові розміри |
|
|
f- висота у відкритому стані, мм |
857 |
|
g - висота щілин, що торкаються, мм |
943 |
|
h- максимальне відкриття захвату грейфера, мм |
1560 |
|
I - мінімальний діаметр стовбура для прийняття захопленням грейфера, мм |
100 |
|
Максимальний робочий тиск, МПа |
28 |
| Марка: | ESSEL, Daewoo |
| Модель: | Novus CL6CF, EC 80S-93 |
| Тип техніки: | Спеціальна техніка, Лісовоз |
| Колісна формула: | 6x4 |
| Колісна база, мм: | 4525 мм |
| Двигун: | DOOSAN DL08K |
| Об'єм двигуна, см3: | 7640 см3 |
| Потужність двигуна, кВт/к.с: | 250/340 кВт/к.с |
| Тип палива: | Дизель |
| Паливний бак, л: | 400 |
| Екологічний стандарт: | EURO-5 |
| Тип КПП: | Механічна |
| Кількість передач КПП: | 9 |
| Габаріти (д/ш/в), мм: | 9915х2495х3020 мм |
| Повна допустима вага: | 29500 |
| Навантаження на передню вісь, кг: | 7100 кг |
| Навантаження на задню вісь, кг: | 22400 кг |
| Тип підвіски, передньої: | Листова, ресорна |
| Тип підвіски, задньої: | Листова, ресорна |
| Розмірність коліс: | R22.5 |
| Безпека: | ABS, ASR |
