Гаковий навантажувач TAM T12-4700 на базі шасі DAEWOO MAXIMUS MCV HC3AA колісна формула (4Х2)

Модифікація

НС3AА

Кабіна

Тип

Напівспальна

Ширина кабіни

мм

2 330

Довжина кабіни

мм

2 015

Спальне місце Д/Ш

мм

1 970/320

Внутрішня висота кабіни

мм

1 550

Двигун

Модель двигуна

Doosan DL06K (EuroV)

Тип

Дизельний з турбокомпресором , інтеркулером та системою SCR

Максимальна потужність

к.с./об

280 / 2500

Крутний момент

кг.м/об

100 / 1400

Об’єм

см3

5 890 ( 6 L рядний)

Керування

ECU  електронне

Повітряний фільтр

Сухий паперовий фільтруючий елемент (вставка)

Зчеплення

Тип

Сухе фрикційне одно дискове

Привід вмикання

гідравличний пневматичним  підсилювачем

Коробка передач

Модель

ZF 6S 1000 TO

Тип

Механічна синхронізована з тросовим механізмом перемикання передач та пневматичним підсилювачем                                                      (6,75;  3,60;  2,13;  1,39;  1,0;  0,78;    6,06)

Кількість передач

6 вперед /1

Привід перемикання

Тросовий з пневматичним підсилювачем вмикання передач

Коробки відбору потужності (опція)

Двигуна

кгс. м

30 ( передавальне число-1,047 )

КПП

Пряма

кгс. м

102 ( передавальне число-0,525 )

Редукторна

кгс. м

35 ( передавальне число-0,945 )

Мости

Передній

Кермовий (не ведучий, підсилена балка)

Задній

Ведучий з центральним диференціалом ( 3,9; 3,909; 4,333; 5,286)

Підвіска

Передня вісь   Д/Ш

 мм

Ресорна (напівеліптичні ресори) 1500х70

Задня вісі  Д/Ш

 мм

Ресорна (напівеліптичні ресори) 1300х80

Гальма

Робочі

Пневматичні з системою ABS та ASR

Гальмівні механізми

Ø

Барабанні ( 360 мм )

Стоянкове гальмо

З пружинними енергоакумуляторами на задню вісь

Допоміжне гальмо

Газодинамічне

Автошини/ колісні диски

Передня вісь

295/80  R22.5  / 8.25Vx22.5

Задні вісь

295/80  R22.5  / 8.25Vx22.5

Рульове

керування

Тип

Гвинт- гайка з інтегрованим гідравлічним підсилювачем

Кермова колонка

Телескопічна травмобезпечна з пневматичним механізмом фіксації

Кермове колесо

Чотирьох спицеве  з кнопкою сигналу та кнопками керування аудиосистемою

Розміщення

На рамі автомобіля з правої сторони

Заправні ємності

Паливний бак

л

200 штампована сталь + 200(опція) / алюміній (опція)

Бак Adblue

л

30

Електрична система

Акумуляторні батареї

2шт. х12V- 150 А.г.

Генератор

24V / 100 A

Стартер

24V / 6 кВт

Вагові

характеристики

Вантажопідйомність

кг

12 630

Споряджена вага

кг

5 370

Розподіл

Передня вісь

кг

3 340

Задня вісь

кг

2 030

Повна маса

кг

18 000

Розподіл

Передня вісь

кг

7 100

Задня вісь

кг

11 500

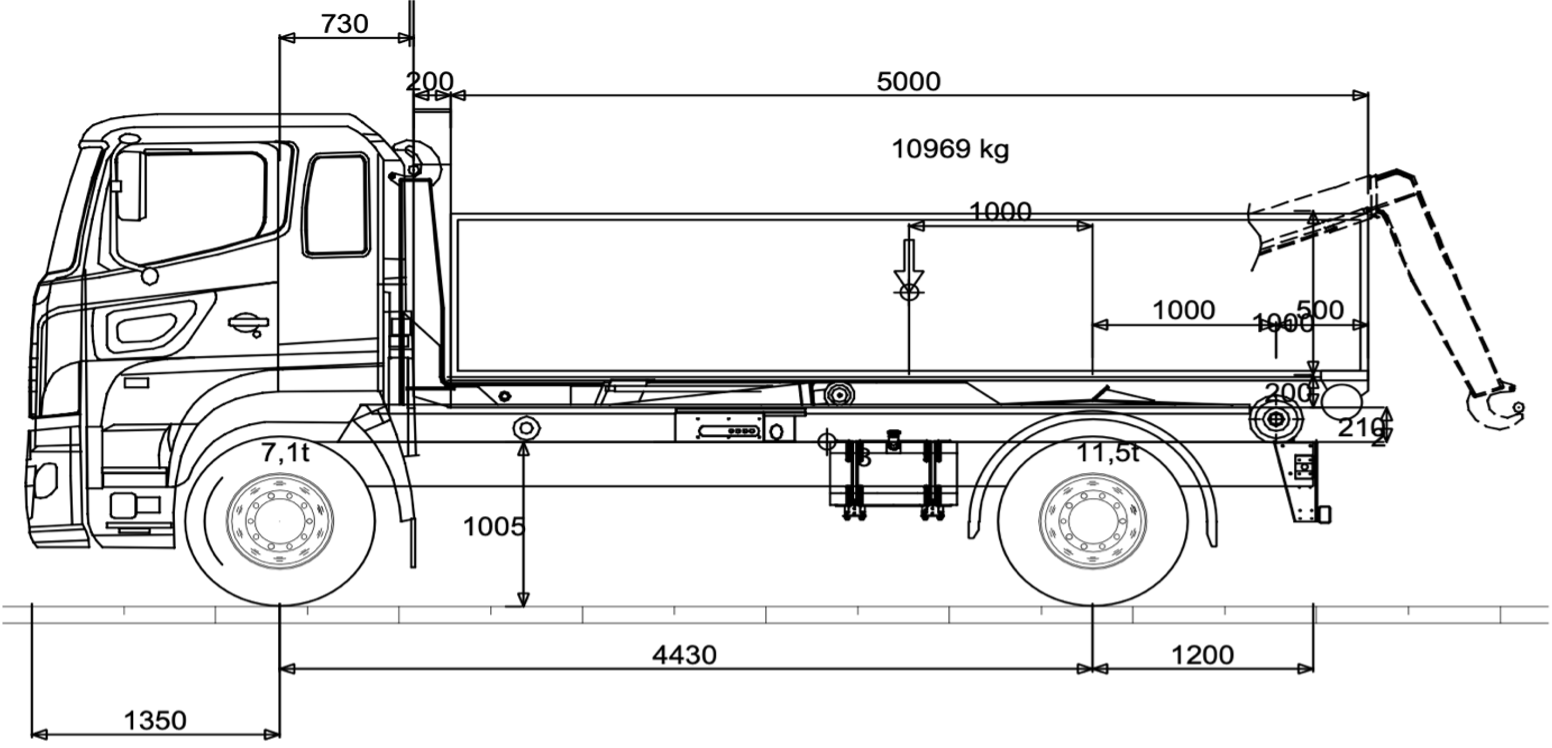

Габаритні

розміри  (шасі)

Довжина

мм

8 105

Ширина

мм

2 450

Колісна база

мм

4 430

Висота по кабіні

мм

2 910

Дорожній просвіт

мм

220

Характеристики надбудов (довідково)

Корисна довжина рами

мм

5 755

Довжина надбудови

мм

4 880

Технічні характеристики

Максимальна швидкість*

км/год

116

Радіус розвороту

м

7.9

Кут підйому

%

39,1

* Експлуатаційна швидкість примусово обмежена до 90 км/год

Максимальна вантажопідйомність ,  кг.

12 000

Власна вага обладнання, кг.

1510

Кут розвантаження в режимі самоскида,  º град

52

Робочий тиск в гідросистемі , бар

350

Пропускна спроможність гідронасоса, л/хв

50

Обєм гідравлічного баку , л.

70

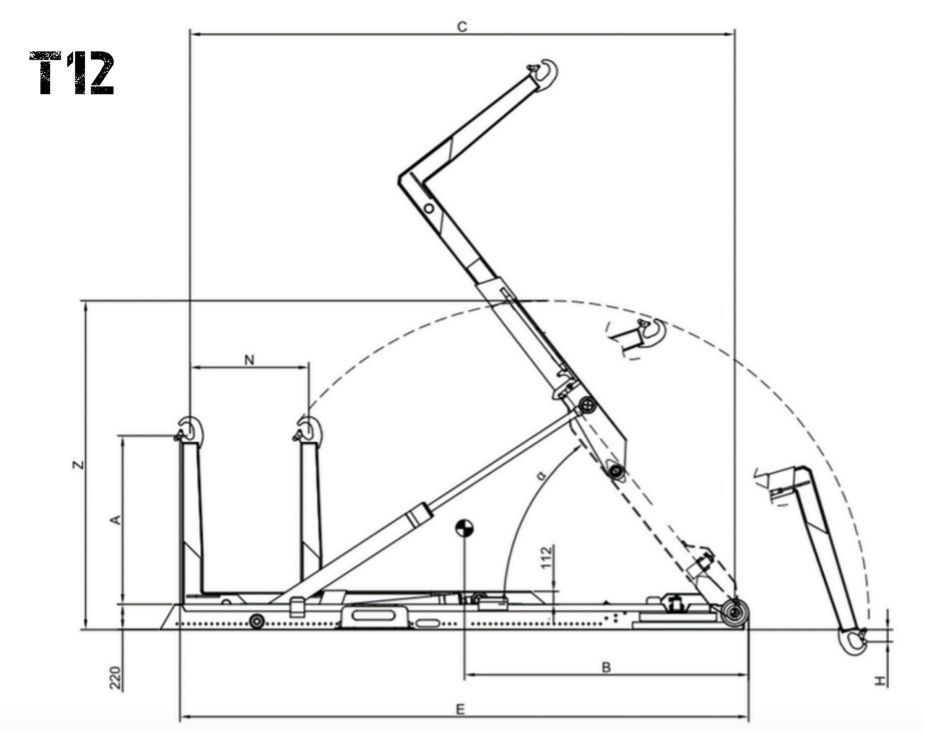

Висота крука (розмір А) , мм.

1570

Робоча довжина (розмір С), мм.

4700

Монтажна довжина  рами (розмір Е), мм.

4880

Максимальне заниження крюка (Розмір H), мм.

140

Максимальне зміщення крюка (Розмір N), мм.

1025

Стеля хорди розвантаження (Розмір Z), мм.

2853

Мінімальна довжина контейнера , мм.

4100

Максимальна довжина контейнера, мм.

5300
